BS-168f
ノヴァ
f
■板取り図■
容積が同じですので、オリジナルと同じくサブロク(3尺×6尺)15mm厚3枚を使用します。

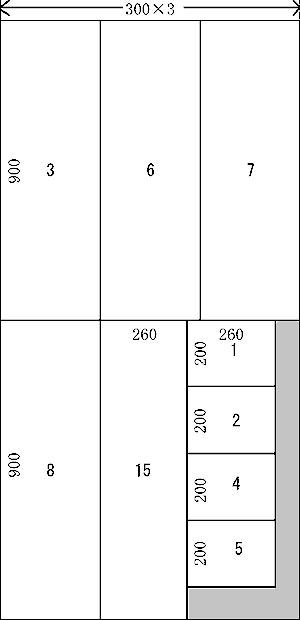

1枚

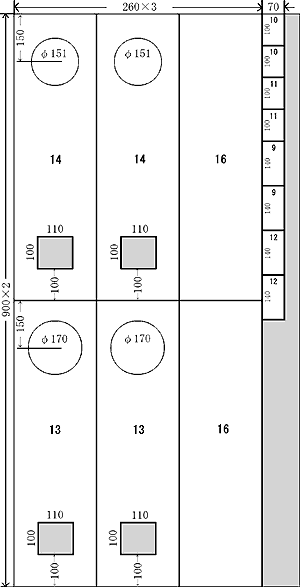

2枚
グレーの部分は不要な所です。
15mm厚サブロク(1820mm×910mm)
シナ合板
計3枚
板に少し余裕がありますので、大きめに作って残りを補強に当てても良いかもしれません。その場合は補強材としてユニットが入る部分の抜き板、ダクトの抜き板も使えます。
