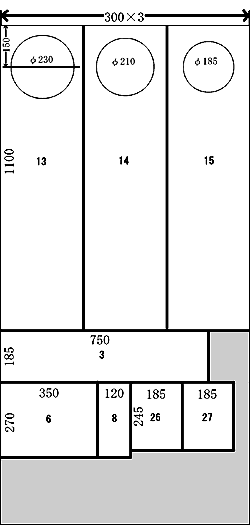

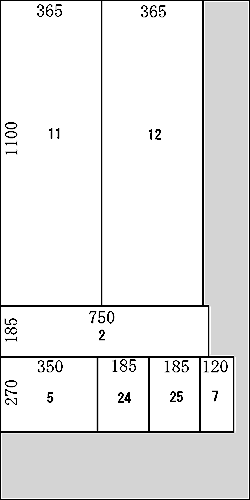

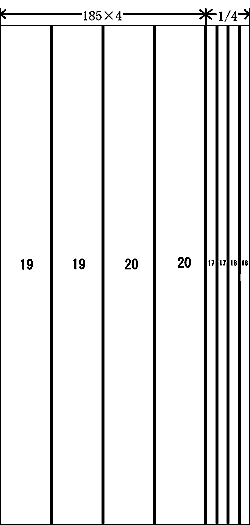

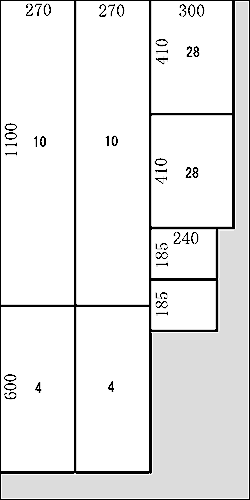

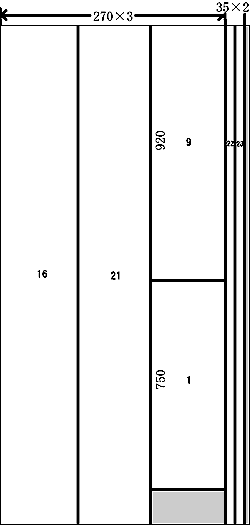

サブロク（３尺×６尺）１５ｍｍ厚８枚を使用します。ハイカノンに比べて３枚も多いですが、９００ｍｍ以上の部品はサブロクから取るのに無駄が発生しやすいのです。
2枚 |
2枚 |
2枚 |
1枚
番号の入っていない部品は、共鳴管（Ｕ３）組み立てのガイドです。 |
1枚 |
15mm厚サブロク（1820mm×910mm）
シナ合板
計８枚 |
グレーの部分は不要な所です。こうしてみるとまだ板を有効利用していませんね。奥行きを４１０ｍｍから４５０ｍｍくらいまで増やすことも可能です。ユニットの実効断面積に対する共鳴管断面積の平均が、１．９４倍から２．１７倍に変わる程度なので違いは少ないと思います。これも作ってみないことには判りません。
不要部分を利用すると小型スピーカーが１組作れるかも。（笑）
|
