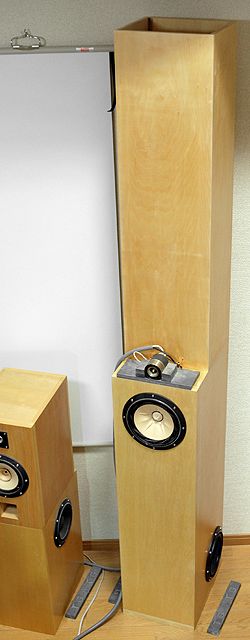

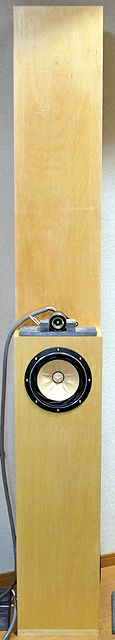

TORNADO

●形式：共鳴管●材質：１５ｍｍ厚シナ合板
●カット：サウンドプラザ井田/米屋材木店
●外形寸法：３００×２２３０×４００ｍｍ（幅/高さ/奥行き）
●共鳴管断面積：１９５～６４８ｃ㎡（擬似テーパー）
●再生周波数帯域：２５Ｈｚ～３５ｋＨｚ
●出力音圧レベル：１０２ｄＢ
●使用ユニット（１ｃｈ当り）：フォステクス「ＦＷＥ２０８Ｎ」×２フォステクス「ＦＥ２０８ＥＳ」フォステクス「Ｔ９０Ａ」
●コンデンサ：フォステクス「ＵΣ０．４７」●コイル：トリテック「１０ｍＨエポキシモールド」
●ターミナル：ヒノオーディオ「Ｔ１００Ｓ」●スタビライズドウェイト：ＴＧメタル「ＦＦ-０２」

　設計、２００８年４月。諸事情により中断し（笑）、２年２ヶ月あまり経った２０１０年７月１７日早朝、完成しました。

　設計の動機は、ハイカノンの占有床面積をほとんど増やさず、サブウーファーで中低音を補強したいと思ったことです。それまで、映画はハイカノンとモアイのウーファー部を使用して鑑賞していました。

　しかし、プロジェクタを導入してからというもの、物足りなさを感じてきたのです。モアイのウーファー部は４０Ｈｚまでの再生。僕のシステムに３０Ｈｚを付加できたら。他に今まで共鳴管を考えてきた中で実験してみたいことが重なり、サブウーファー込みの共鳴管が誕生したのです。

　今回、新しい技術を導入。ＮＣ切削されたＭＤＦ積層で、音道折り返し部の曲面を形成しました。また、三角材で音道断面積をコントロールしています。

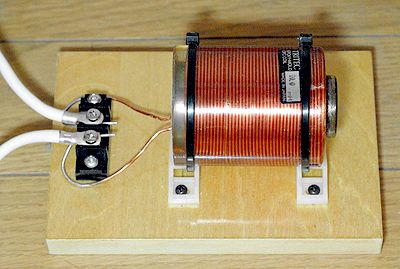

　構造上、ウーファーのハイカット用コイルが内蔵できないため、外付けにしてあります。トリテックのエポキシモールドコイルを初めて使用しましたが、しっかりしてますね。

　ＦＥ２０８ＥＳとＦＷ２０８Ｎは設計段階で予想した通り、３ｄＢほどレベルが合わず、バイアンプで合わせています。専用端子を設けておいてよかったです。

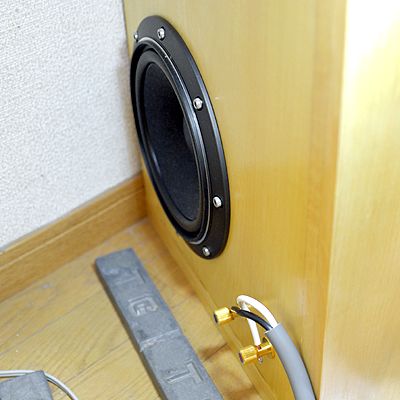

	肝心の音ですが、共鳴管独特の圧倒的Ｄレンジ、豊かさ、ボーカルの伸びを維持しつつ、低音はほとんど暴力じみた圧力で襲い掛かります。ネーミングはその音の印象から取っています。共鳴管の癖（ボーボーとしたり）がほとんど感じられないのは、構造と１/３のところに別のユニット（ウーファー）を設置したおかげでしょうか？　超低音が含まれたソフトを再生すると、ドキッとして冷や汗が出ますね。ここまでとは思いませんでした。怖い位です。僕の部屋には完全にオーバークォリティなのでは、と思ったり。　失敗を覚悟で挑んだ新共鳴管ですが、予想以上の成功作となりました。　設計はこちら。
